Name: 3.5mm 피치 핀 헤더 커넥터 이중 행 SMT LCP H4.2mm 2*10P
Uploaded: 2025-10-14T07:44:19+08:00
Description: YZTECH는 뛰어난 전류 전달 용량과 보드 수준 안정성을 요구하는 애플리케이션을 위해

최신 가격을 얻으십시오

최소 주문량:	1000 Piece/Pieces
수송:	Ocean,Land,Air,Express,Others

Option:

Black 2-core 20P

지금 연락

제품 설명

제품 속성

모형: 1101.350SMT-2*10P

상표: YZTECH

종: 헤더 및 PCB 리셉터클

꾸러미: 튜브

공급 유형: 원래 제조업체

원산지: 중국

포장 및 배송

판매 단위

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

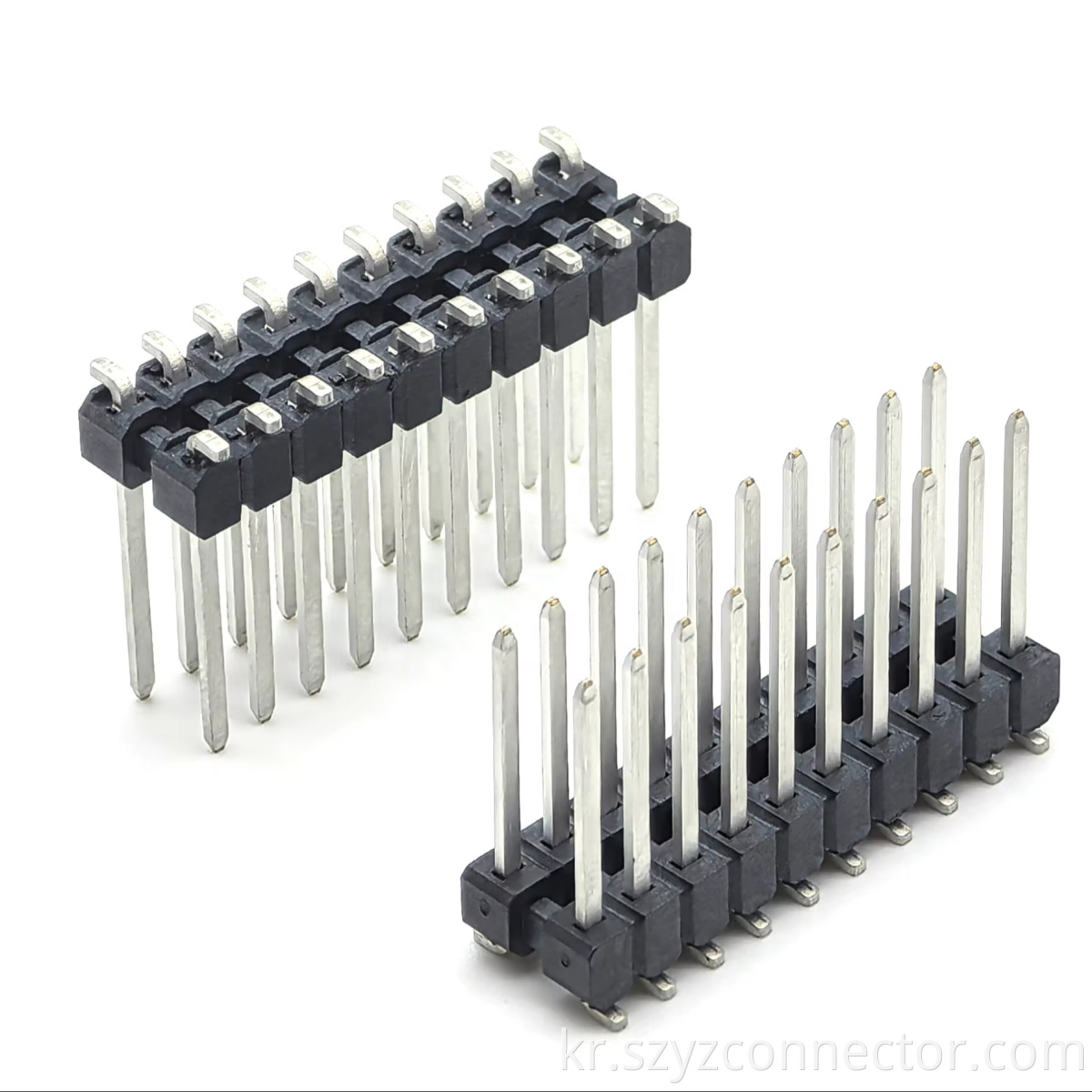

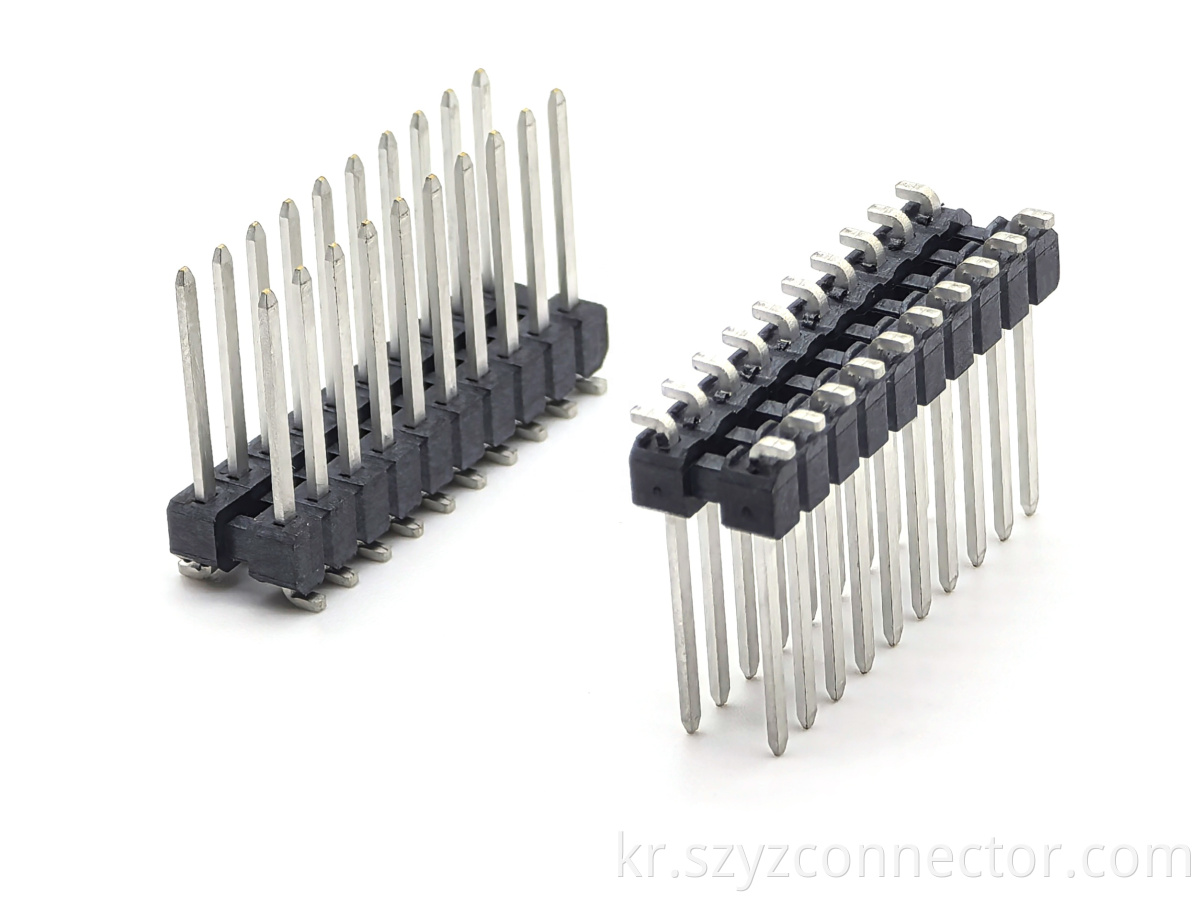

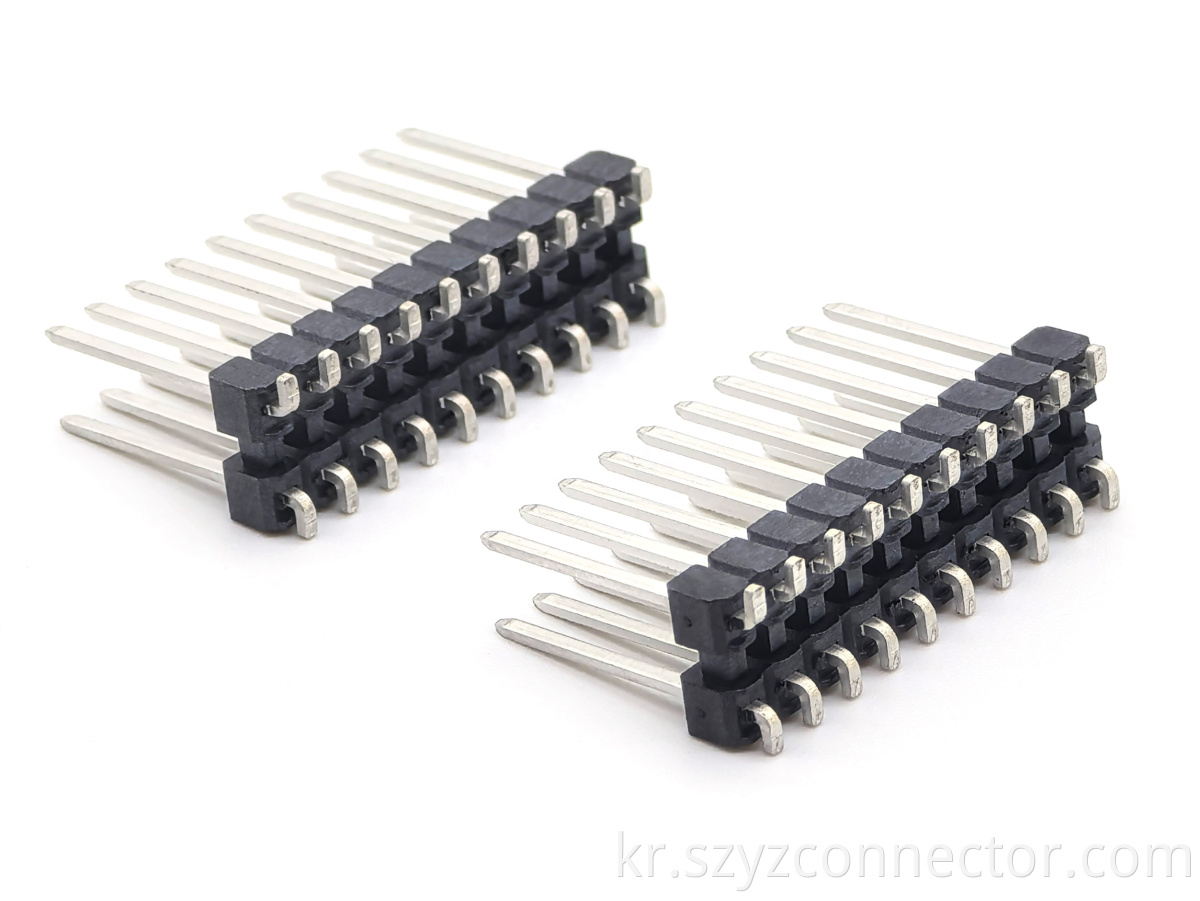

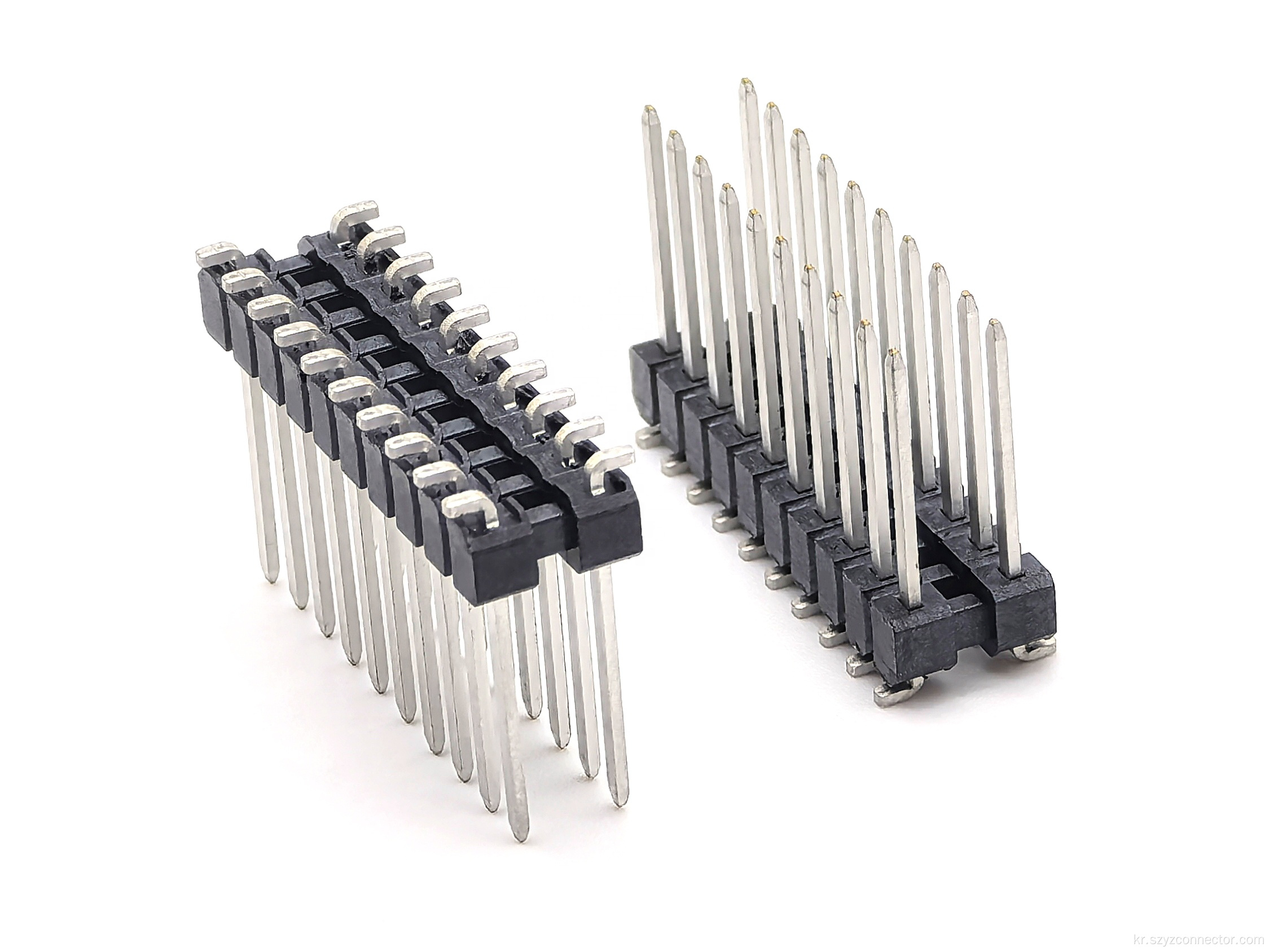

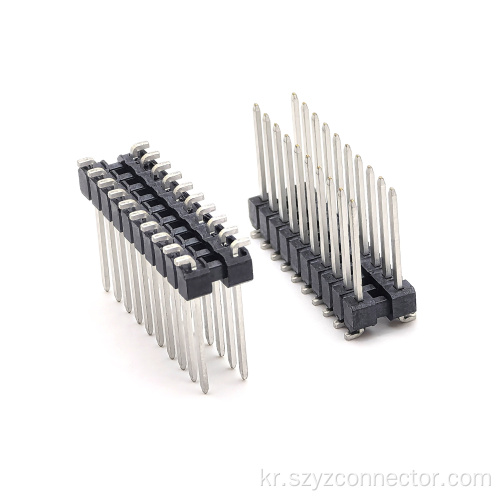

3.5mm 피치 핀 헤더 커넥터 이중 행 SMT LCP H4.2mm 2*10P



제품 설명

YZTECH는 뛰어난 전류 전달 용량과 보드 수준 안정성을 요구하는 애플리케이션을 위해 설계된 3.5mm 피치 이중 행 SMT 핀 헤더를 갖춘 고전력 상호 연결 솔루션을 소개합니다. 이 행당 10핀 수 헤더 커넥터는 넉넉한 피치를 활용하여 높은 전기 부하에서 안전한 전압 절연과 안정적인 성능을 보장하고 최대 7A 전류 및 500V 전압을 지원합니다. 수직 실장 표면 실장 기술 설계는 다음을 제공합니다. PCB의 견고한 기계적 설치 공간은 기존 스루홀 헤더에 비해 보드 굴곡 및 진동에 대한 향상된 안정성을 제공하므로 전원 공급 장치, 산업용 드라이브 및 자동차 시스템에 이상적입니다.

커넥터의 구조는 까다로운 환경에서 복원력을 발휘하도록 최적화되어 있습니다. 접점 핀은 내구성이 뛰어난 주석 도금이 된 견고한 황동으로 제조되어 리플로우 공정 중에 뛰어난 전도성과 강력한 납땜 접합 무결성을 제공합니다. 절연체는 탁월한 열 저항, 높은 치수 안정성 및 난연성 특성을 위해 선택된 재료인 액정 폴리머로 성형됩니다. 이 재료의 시너지 효과는 헤더가 구조적 및 견고성을 유지하도록 보장합니다. -40°C ~ +105°C의 넓은 작동 온도 범위에서 전기적 무결성을 유지하며 최대 납땜 온도 260°C에서 10초 동안 견딥니다.

SMT 핀을 보호하고 정렬을 보장하기 위해 안전한 튜브에 패키징된 이 3.5mm 핀 헤더는 자동 및 수동 조립 공정 모두에서 효율적으로 처리할 수 있도록 맞춤 제작되었습니다. 이중 행 구성과 높은 전력 정격으로 인해 재생 에너지 시스템에서 안정적인 배전 버스, 모터 컨트롤러 인터페이스 및 연결 지점을 만드는 데 중요한 구성 요소가 됩니다.
